HX-CS-1型呼吸閥檢測儀

產品說明

呼吸閥檢測儀，是用戶單位對呼吸閥的進貨檢驗和使用過程中安全檢測的必備設備，也是地方安全監督部門的檢測手段。

我公司自行設計和制造的HX-CS型呼吸閥測試臺，具備正壓呼出測試、負壓吸入測試和穩壓密封性能測試之功能。其結構緊湊，功能齊全，操作方便，靈敏準確的特點，已在中石油、中石化、中海油、各類物資儲備中心得到廣泛應用。深受用戶歡迎。

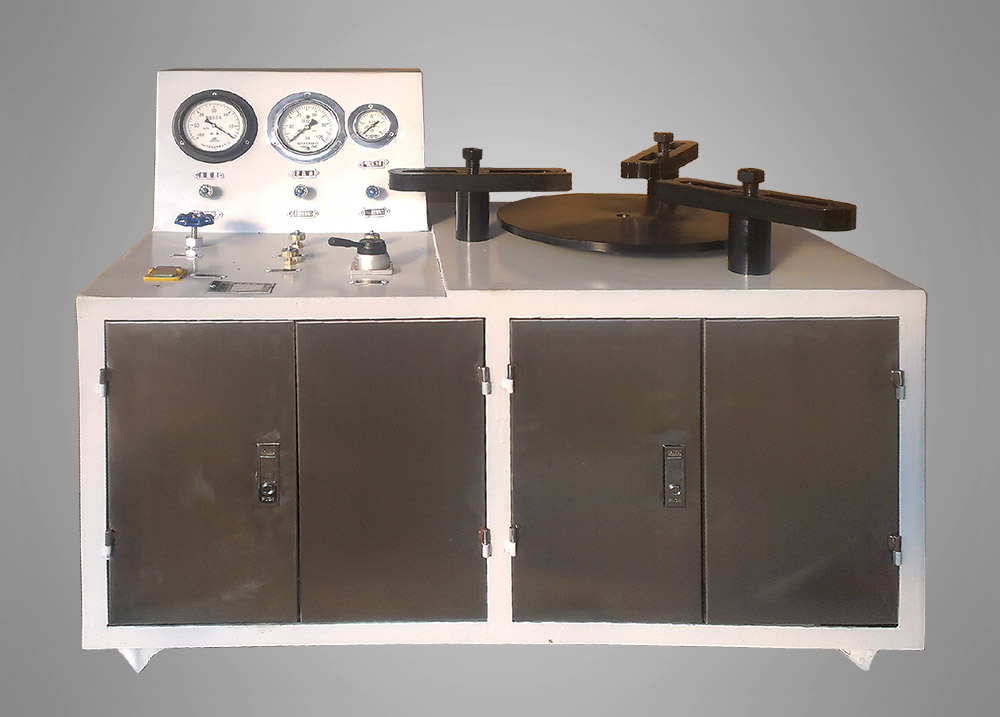

呼吸閥檢測儀

一、 呼吸閥檢測儀概述

呼吸閥檢測儀是專門校驗各類呼吸閥的精密儀器，具有體積小、重量輕等特性，呼吸閥檢測儀裝卸方便；適用范圍廣，從DN50至DN250各類呼吸閥都可校驗核準；具有在現場校驗呼吸閥的呼出、吸入開啟壓力的特點。

二、呼吸閥檢測儀主要技術參數

1檢測壓力：呼出壓力為：0 Pa～2500Pa；吸入壓力為：-500Pa～0 Pa。

2檢測范圍： DN50～DN250的各類呼吸閥。

3適用電源：220V，50Hz

4外形尺寸：740×400×880（L×W×H，mm）

三、呼吸閥檢測儀工作原理

呼吸閥檢測儀的真空泵、空氣泵和測試平臺組成。利用真空泵得到負壓壓力來檢測呼吸閥的吸入開啟壓力，利用空氣泵得到正壓壓力來檢測呼吸閥的呼出開啟壓力，從而檢出呼吸閥的吸入、呼出的壓力值是否符合標準（目前國標SY/T0511-1996標準），判定呼吸閥是否合格。

四、呼吸閥檢測儀操作說明

1安裝呼吸閥，用內六角扳手將呼吸閥與工作臺面的緊固螺栓鎖緊；

2插上電源（220V、50Hz）

3呼吸閥測試：根據被檢呼吸閥的型號及等級確定其操作壓力（參見表1）。

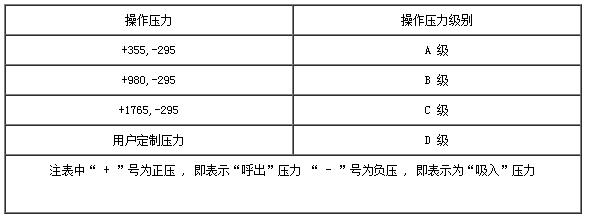

表1：呼吸閥操作壓力分級（SY/T0511-1996標準）
